Фланец Ру16 относится к категории фланцев, которые используются в промышленности для соединения различных труб. Этот вид фланцев способны выдерживать давление до 16 кгс/см2.
Главное преимущество фланца Ру16 в том, что он подходит для соединения труб с различного диаметра, толщины стенки и формы сечения. Более того, фланец Ру16 отличается высокой надежностью и прочностью, что делает его весьма ценным в нефтегазовой промышленности, в химической отрасли, энергетике и т.д.

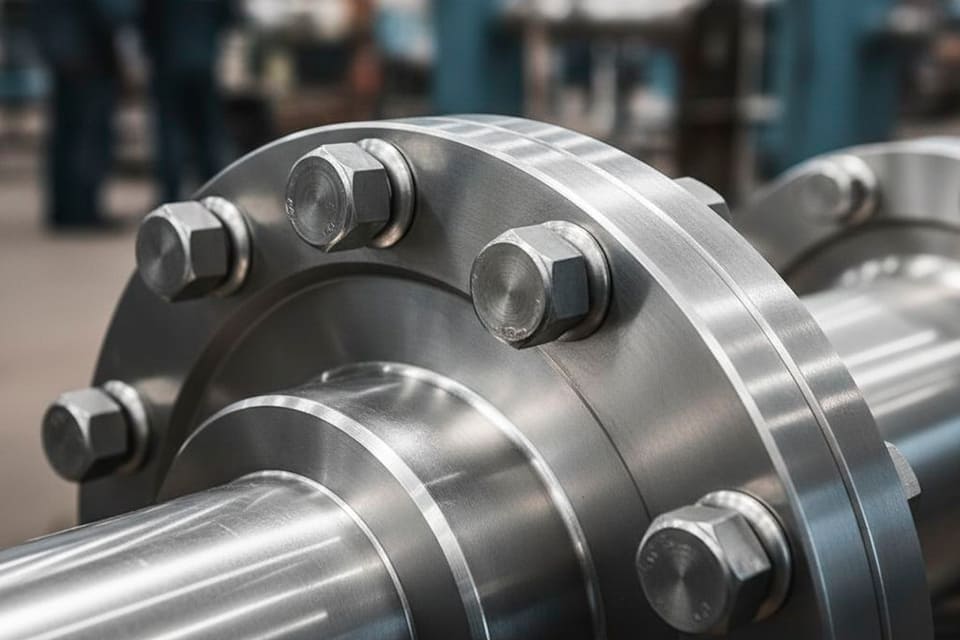

Фланец Ру16
Фланец Ру16 представляет собой разновидность фланца, который применяется в промышленности при монтаже трубопроводов. Ру — это обозначение расчетного давления, которое отражает максимальное допустимое давление в системе.
Еще одной особенностью фланца Ру16 является его совместимость с трубами диаметром 16 мм с открытыми концами. Фланец оборудован четырьмя и более отверстиями для крепления, расположенными на равном расстоянии друг от друга.
Фланцы разных Ру-классов обладают своими характеристиками и специфическими требованиями к использованию. Фланец Ру16 применяют в системах с низким давлением, например, в системах отопления и водоснабжения.
Для правильного и герметичного соединения фланца Ру16 с трубопроводом требуется специальный уплотнительный материал, который обеспечивает герметичность соединения. Кроме того, установка требует соблюдения определенных норм, чтобы предотвратить повреждение компонентов и обеспечить надежность системы.
Важно помнить, что при выборе фланца Ру16 также следует учитывать максимальную рабочую температуру, чтобы избежать проблем с повышенными температурами в системе.
Размеры плоских фланцев Гост 12820-2001 1 исполнение Ру 16
| Ду (усл.) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Межосевое | 60 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 950 | 1170 | 1390 |
| Внешний Ø | 90 | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 450 | 520 | 580 | 640 | 710 | 840 | 1020 | 1255 | 1485 |
| Кол-во отверстий | 4 под М 12 | 4 под М 16 | 8 под М 16 | 8 под М 20 | 12 М20 | 12 под М 24 | 16 под М 24 | 16 М27 | 20 под М 27 | 20 под М 30 | 20 под М 36 | 24 под М 36 | 28 под М 42 | 32 под М 48 | |||||||||
| Внутренний Ø | 15 | 19 | 26 | 33 | 39 | 46 | 59 | 78 | 91 | 110 | 135 | 154 | 222 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | 820 | 1020 | 1220 |
| Ø выступа | 42 | 47 | 58 | 68 | 78 | 88 | 102 | 122 | 133 | 158 | 184 | 212 | 268 | 320 | 370 | 430 | 482 | 520 | 532 | 685 | 905 | 1110 | 1330 |
| Вес (кг) | 0,5 | 0,6 | 0,9 | 1,2 | 1,6 | 1,9 | 2,6 | 3,4 | 3,7 | 4,7 | 6,4 | 7,8 | 10,1 | 14,5 | 17,7 | 22,8 | 31 | 40 | 57 | 80 | 104 | 179 | 297 |
| Толщина | 12 | 14 | 16 | 17 | 19 | 21 | 23 | 25 | 27 | 28 | 30 | 34 | 38 | 44 | 45 | 49 | 58 | 71 | |||||
