Резка стали Hardox

Холодная и горячая резка стали HARDOX отличаются по способу обработки.

Листовая сталь Hardox может быть раскроена различными способами - холодной и горячей резкой. Для холодной резки используются следующие методы: гидроабразивная резка с использованием струи воды с абразивным материалом, механическая резка, распиливание и сухая шлифовка. Горячая резка, в свою очередь, осуществляется при помощи газовой, плазменной или лазерной резки.

Общие правила резки, их особенности и различия.

Различаются толщину резки в зависимости от типа резки и ее вида.

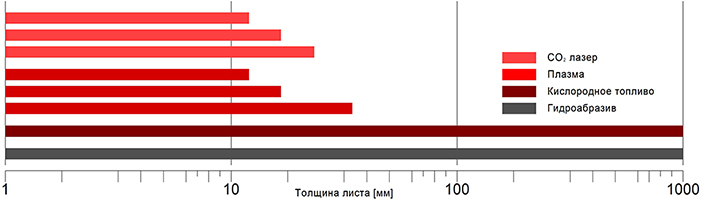

Диапазон толщин для разных методов резки стали Hardox

Гидроабразивная резка Hardox и аналогов

Гидроабразивная резка металла – это технология, которая позволяет разделить материал, используя высокоскоростную водяную струю с абразивными частицами. Она основана на отрыве и смыве микрочастиц материала из зоны реза. Этот процесс требует правильной настройки параметров резки, таких как давление и расход воды, а также расход и размер абразивных частиц. Одной из главных преимуществ гидроабразивной резки металла, особенно стали Hardox и аналогов, является способность избежать повышенных температур в процессе резки.

Во время гидроабразивной резки температура не превышает 60-90°C, что позволяет сохранить твердость стали вдоль контура реза. Это делает гидроабразивную резку стали Hardox идеальным решением для производства деталей, где необходимо сохранить твёрдость на износостойкой кромке. Применение гидроабразивной резки значительно увеличивает срок службы деталей в 1,5-3 раза, что делает этот метод особенно эффективным и выгодным.

Благодаря низкой температуре в процессе резки, сталь Hardox не теряет своих механических свойств, что обеспечивает высокую износостойкость и долговечность деталей. Это особенно важно в промышленности, где требуется высокая степень точности и прочности материала. Гидроабразивная резка металла также обладает широким спектром применения. Она может использоваться для резки различных материалов, включая сталь, алюминий, титан и другие сплавы.

Эта технология позволяет создавать сложные формы и контуры, что делает ее незаменимой в производстве деталей для автомобилей, самолетов, судов и других промышленных изделий. В заключение, гидроабразивная резка металла, особенно стали Hardox, является эффективным и выгодным методом производства деталей с высокой износостойкостью. Ее способность сохранять твердость стали и увеличивать срок службы деталей делает эту технологию незаменимой в промышленности. Благодаря гидроабразивной резке металла, производители могут создавать качественные изделия, которые прослужат долгое время и выдержат экстремальные условия эксплуатации.

Лазерная резка

Лазерная резка – это метод разделения металлических материалов с помощью мощных лазеров, таких как твердотельные, волоконные и газовые CO2-лазеры. Лазер создает высокоэнергетический узконаправленный луч, способный разрезать практически любой тип стали, независимо от ее тепловых свойств. Процесс резки может осуществляться в режиме постоянного излучения или в импульсно-циклическом режиме.

В процессе лазерной резки металл в зоне реза расплавляется, поджигается, испаряется или выдувается струей газа в зависимости от условий и свойств материала. Этот метод позволяет получать узкие резы с минимальной термочувствительной зоной, что важно для сохранения свойств материала.

Лазерная резка не оказывает механического воздействия на разрезаемый металл, поэтому деформация сводится к минимуму как в процессе резки, так и после полного охлаждения. Это делает ее особенно привлекательной для работы с металлами, в том числе и с износостойкими листами NM.

Лазерная резка стали Hardox имеет наименьшее воздействие по сравнению с другими методами термической резки. Зона термического воздействия при этом методе составляет всего 0,4-3 мм от края, в зависимости от толщины разрезаемого листа стали Hardox. Поэтому лазерная резка особенно подходит для листов толщиной до 15-20 мм.

Лазерная резка - широко распространенный и эффективный метод изготовления деталей из износостойкой стали Hardox, например, защитных поверхностей для горнодобывающей, деревообрабатывающей и строительной промышленности.

Плазменная резка износостойких листов

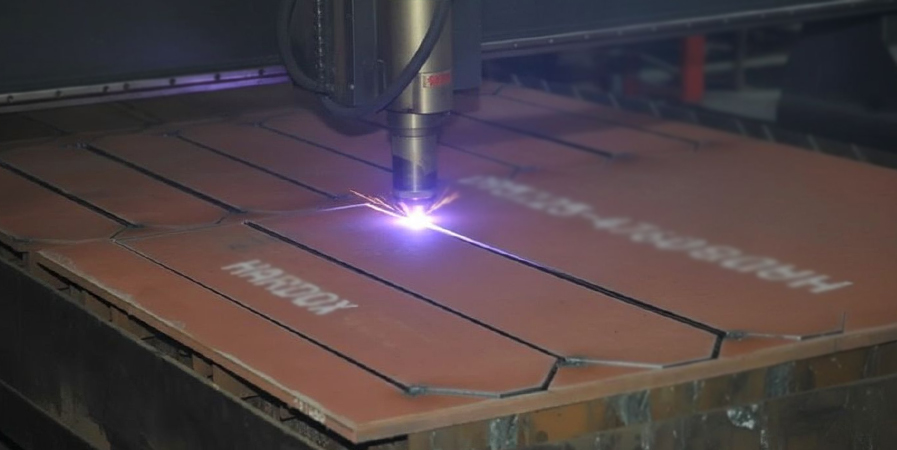

Плазменная резка основана на использовании сжатой электрической дуги для расплавления стали вдоль линии реза и высокоскоростного потока плазмы для удаления расплавленного металла. Для создания плазмы используется газ (например, азот или аргон) или сжатый воздух, который пропускается через сопло и ионизируется электрической дугой. Температура плазменной дуги составляет примерно 6-8 тыс.°C, а температура самой плазмы приближается к 20 тыс.°C, что обеспечивает ионизацию газа и протекание тока.

Быстродвижущаяся струя плазмы расплавляет металл в зоне резки, а газовый поток удаляет расплавленные части. Этот метод обычно применяется для деталей толщиной от 3 до 40 мм, когда основная рабочая зона подвержена износу и лежит на плоскости листа.

Следует отметить, что плазменная резка оказывает значительное термическое воздействие на сталь Hardox и её аналогов и может привести к отпуску (снижению твердости) в зоне 2-5 мм от кромки реза. Если необходимо сохранить твердость кромки, то для восстановления твердости потребуется дополнительная механическая обработка.

Газовая резка высокопрочных листов

Газовая резка металла – это метод резки металла с помощью струи горячего газа. При воздействии газовой струи, металл нагревается до состояния горения, образуя оксид, который сдувается кислородным пламенем. Газовая резка имеет ряд преимуществ, среди которых простота, отсутствие сложного оборудования, отсутствие необходимости во внешнем источнике питания.

Этот метод обычно используется для материалов толщиной более30мм, когда широкий температурный диапазон стали Hardox не является критичным. Зона термического влияния стали Hardox при газовой резке составляет 4-10 мм.

Однако в сталях, подвергаемых газовой резке, могут возникать краевые трещины, связанные с водородным растрескиванием, характерным для метода термической резки. Такое растрескивание происходит в течение длительного времени, от 48 часов до нескольких недель, и называется замедленным растрескиванием. Угроза появления таких трещин возрастает с увеличением твердости металла и толщины разрезаемого листа.

Предварительный нагрев

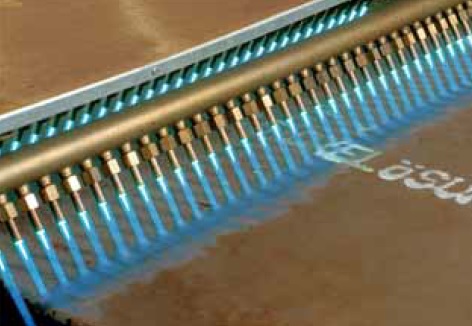

Предварительный нагрев перед газовой резкой является наилучшим способом предотвращения образования трещин по кромке детали. Этот метод используется перед началом газовой резки. В таблице ниже указаны рекомендуемые температуры предварительного нагрева, которые зависят от марки металла и толщины разрезаемого листа. Для предварительного нагрева могут применяться кислородные фурмы, электронагревательные маты или нагрев в печи. Измерение необходимой температуры проводится на крае листа, противоположном месту нагрева.

ОБРАТИТЕ ВНИМАНИЕ! Чтобы избежать местного перегрева в зоне контакта с источником тепла, важно поддерживать низкий температурный градиент по поперечному сечению листа. Это позволит равномерно и контролируемо провести предварительный нагрев и избежать возникновения нежелательных дефектов в материале.

Предварительный нагрев стали Hardox перед газоплазменной резкой

Снижение скорости резки

Сохранение невысокой скорости резки является эффективным способом предотвращения образования трещин по кромке детали. Этот метод может быть использован в качестве альтернативы предварительному нагреву, когда предварительный нагрев не доступен. Однако следует отметить, что резка на низких скоростях менее безопасна с точки зрения исключения образования трещин по кромке детали.

Если невозможно применить предварительный нагрев, то рекомендуемая скорость резки должна быть рассчитана в зависимости от марки стали и толщины разрезаемого листа, и данные значения указаны в таблице ниже. Оптимальным подходом для максимального снижения образования трещин на кромке обреза предлагается комбинирование предварительного нагрева с резкой на низких скоростях. Это позволяет обеспечить максимальную безопасность и эффективность процесса резки.

Максимальная скорость резки, мм/мин., если предварительный нагрев при газопламенной резке не применяется.

Медленное охлаждение

Медленное охлаждение является важным этапом для предотвращения образования трещин и повреждений на стали после завершения процесса резки. Оно выполняется путем складывания горячих деталей или заготовок в общую стопку и накрывания их теплоизоляционным материалом. Это позволяет предотвратить быстрое охлаждение и сохранить равномерную температуру на поверхности деталей. В результате детали и заготовки остывают в контролируемом режиме до достижения комнатной температуры.

Медленное охлаждение помогает снять остаточные напряжения, которые могут возникнуть во время резки стали. Когда сталь охлаждается медленно, напряжения равномерно рассеиваются, что снижает риск образования трещин и повреждений на поверхности деталей. Этот процесс также улучшает прочность и надежность конструкции.

Важно отметить, что использование предварительного нагрева и уменьшение скорости резки не исключает необходимость в медленном охлаждении. Все эти методы в совокупности помогают добиться оптимальных условий для минимизации риска трещин и повреждений и обеспечения высокого качества и надежности обработанных деталей.

Последующий нагрев

Дополнительный нагрев деталей после завершения процесса резки является дополнительным методом, который применяется для предотвращения растрескивания стали. Во время процесса газопламенной резки стали, особенно при работе с материалами высокой твердости, возникают остаточные напряжения на кромке детали. Это может привести к нежелательным трещинам и повреждениям, особенно если деталь подвергается дополнительным воздействиям.

Дополнительный нагрев после резки основан на применении дополнительного тепла к краю детали. Этот процесс способствует интенсивному удалению водорода из листа стали и уменьшению остаточных напряжений на кромке. Снижение остаточных напряжений помогает предотвратить растрескивание материала и улучшает общую прочность и надежность конструкции.

Основные параметры, которые учитываются при дополнительном нагреве, включают температуру нагрева и время воздействия:

1. Температура нагрева: Температуры нагрева обычно определяются в соответствии с требованиями производителя стали и спецификациями материала. В данном контексте упоминается таблица "Предварительный нагрев стали Hardox перед газопламенной резкой", где указываются рекомендованные значения температур.
2. Время воздействия: Важно обеспечить достаточное время воздействия тепла на деталь, чтобы обеспечить удаление водорода и снижение напряжений. Обычно рекомендуется, чтобы время нагрева составляло не менее 5 минут на каждый миллиметр толщины листа.

Для реализации дополнительного нагрева можно использовать различные методы, включая:

1. Кислородные фурмы: Это метод, при котором кислородные фурмы применяются для подачи горячего кислорода на поверхность деталей. Кислород обладает высокой теплопроводностью, что позволяет быстро нагревать край детали.
2. Электронагревательные маты: Этот метод включает использование специальных электронагревательных матов или подобного оборудования для нагрева деталей после резки.
3. Нагрев в печи: Детали могут быть помещены в специальные печи, где контролируется температура и время нагрева.

Аналоги стали Хардокс, листы NM

Листы NM, аналогично Хардоксу, являются легированными стальными листами, специально разработанными для увеличения прочности и стойкости к износу. Они предназначены для использования в условиях, когда поверхность материала подвергается абразивному изнашиванию, что включает трение, удары и истирание. Поэтому, к резке данной стали применяются те же методы, что и к маркам стали Hardox.

Процесс производства листов NM основан на сварке легированного слоя стали на основной металл. Это достигается путем применения специальной техники сварки, которая позволяет создать прочное и стойкое покрытие. Легированные сплавы, такие как хром, молибден, никель и другие, добавляются в состав стали, чтобы улучшить ее характеристики.

Преимущества листов NM

1. Высокая твердость: Легирование стали специальными сплавами позволяет достичь высокой твердости материала, что делает его устойчивым к механическому износу и деформации.
2. Устойчивость к абразивному износу: Листы NM обладают отличной стойкостью к абразивному износу, что делает их идеальным выбором для применения в условиях, где поверхность подвергается постоянному трению, изнашиванию и столкновениям.
3. Долгий срок службы: Благодаря высокой прочности и стойкости, листы NM обладают длительным сроком службы, что уменьшает необходимость в частой замене или ремонте конструкций.
4. Широкий спектр применения: Листы NM могут применяться в различных отраслях, включая горнодобывающую промышленность, строительство, сельское хозяйство, производство оборудования и многие другие области, где требуется устойчивость к износу.
